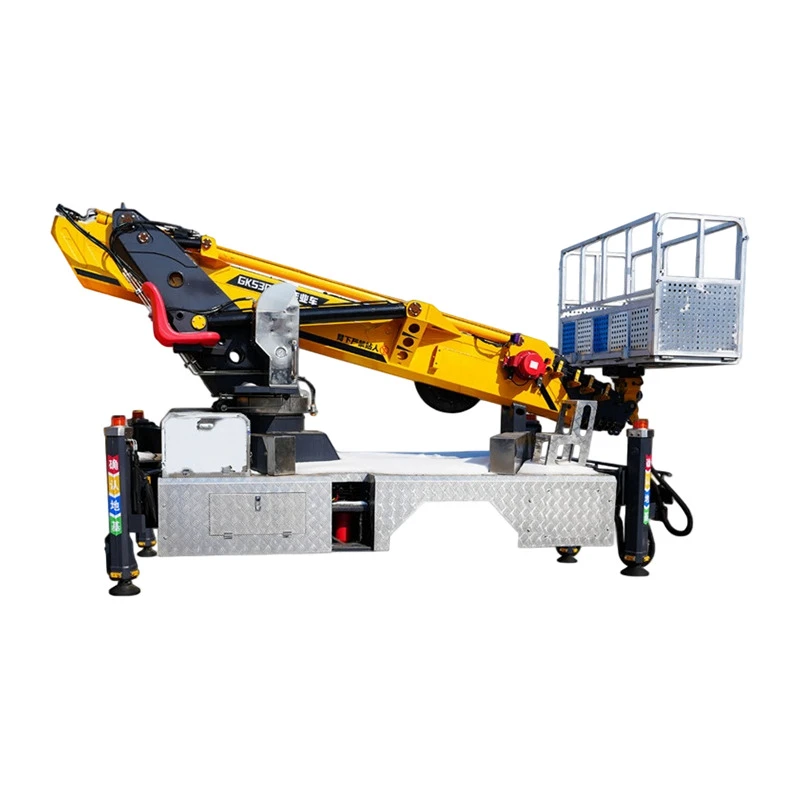

Górna struktura

Konstrukcja górna jest głównym mechanizmem roboczym platformy roboczej, odpowiedzialnym za podnoszenie, obracanie i pozycjonowanie. Montowany nad podwoziem określa zdolność operacyjną sprzętu. Podnośnik przegubowy ISUZU montowany na pojeździe integruje kompletny układ górny, w tym zespół wysięgnika, mechanizm wahadłowy, układ hydrauliczny, układ sterowania i platformę roboczą – zapewniając precyzyjne, bezpieczne i wydajne operacje powietrzne dzięki elektro-proporcjonalnemu sterowaniu elektrohydraulicznemu.

1. System wysięgnika

Wysięgnik jest głównym mechanizmem uruchamiającym, określającym wysokość roboczą i wysięg:

Wysokości robocze obejmują 20 metrów, 27 metrów, 30 metrów, 33 metry, 35 metrów, 36 metrów, 40 metrów, 45 metrów, 50 metrów i 60 metrów.

• Przegubowa konstrukcja: wielo-sekcyjny wysięgnik na zawiasach z możliwością przemieszczania się w górę-nad-i-w dół-przeszkodę – elastyczne ustawianie wokół przeszkód
• Sekcje teleskopowe: wybrane modele są wyposażone w 4-sekcyjne, sześciokątne, zsynchronizowane wysięgniki teleskopowe – zwarta, sztywna konstrukcja z minimalnym ugięciem bocznym

• Wysięgnik: Dodatkowy wysięgnik obrotowy na końcu wysięgnika dodatkowo zwiększa zakres roboczy i elastyczność pozycjonowania

2. System obrotu

Mechanizm wahadłowy umożliwia poziomy obrót górnej konstrukcji względem podwozia:

• Ciągły obrót o 360 stopni: Obrotnica obraca się po pełnym obrocie, zapewniając działanie w zerowym-ślepym-punkcie
• Napęd obrotu: Reduktor obrotów + napęd silnikiem hydraulicznym lub silnikiem elektrycznym; modele premium są wyposażone w hamulec elektryczny zapewniający płynny i kontrolowany ruch

3. Układ hydrauliczny

Układ hydrauliczny napędza wszystkie ruchy konstrukcji górnej:

• Elektro-hydrauliczne sterowanie proporcjonalne: kluczowe komponenty (zawory sterujące, zawory równoważące, cylindry hydrauliczne) najlepszych marek – płynna zmiana przełożeń, bezstopniowa regulacja prędkości
• Podwójne zawory równoważące: Zainstalowane na siłownikach wysięgnika – zapewniają stabilne podnoszenie i zapobiegają uderzeniom spowodowanym nagłymi zmianami obciążenia

• Awaryjny system pomp: Ręczny/elektryczny system rezerwowy do odzyskiwania platformy w przypadku awarii głównego systemu

4. Platforma robocza i system poziomowania

• Kosz/platforma robocza: Umieszczony na końcu wysięgnika – może pomieścić 1-2 osoby (udźwig 200-300 kg) z poręczami zabezpieczającymi
• Automatyczne poziomowanie: hydrauliczne lub mechaniczne samopoziomowanie-utrzymuje platformę w poziomie niezależnie od położenia wysięgnika – zapewnia bezpieczeństwo operatora

• Obrót platformy: wybrane modele umożliwiają hydrauliczny obrót platformy o 180 stopni, co zapewnia większy kąt pracy

5. System sterowania

• Sterowanie magistralą CAN-: pełna-architektura magistrali CAN-pojazdu – uporządkowane okablowanie, wygodna diagnostyka usterek
• Trzy terminale operacyjne: ręczne sterowanie gramofonem, zdalne uziemienie, zdalne sterowanie bezprzewodowe – standardowy system awaryjnego tworzenia kopii zapasowych

• Inteligentne monitorowanie bezpieczeństwa: czujniki poziomu, alarmy dźwiękowe/wizualne przeciążenia, automatyczne ograniczanie obwiedni

Górny system integruje wiele mechanizmów zabezpieczających, aby zapewnić bezpieczną pracę przez cały cykl pracy:
